Статьи | Какое подключение к телевизору выбрать.
:: |
|
|
|
|
|
|
|
Качество
изображения, выводимого современными консолями на экран
телевизора, зависит от многих параметров. Тут важны
и характеристики приставки (разрешение, наличие полноэкранного
сглаживания, количество рассчитываемых в секунду кадров
и др.), и характеристики телевизора (частота строчной
развертки, сведение лучей, баланс белого цвета, разрешающая
способность в каналах яркости и цветности и др.). Но
не стоит забывать и про кабель, соединяющий их. Ведь
он оказывает очень большое влияние на качество получаемого
в итоге изображения. Важно как качество, собственно,
кабеля, так и то, какой тип соединения он образует между
консолью и телевизором. В этой статье я хотел бы рассказать
о наиболее распространенных типах соединения и разнице
в качестве изображения между ними. Итак:
1.

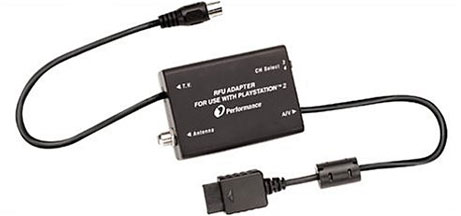

Антенное подключение |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
Это
самый простой и самый худший тип соединения. Аудио и
видео сигналы передаются совместно по одножильному экранированному
кабелю. Это приводит к тому, что качество изображения
и звука значительно ухудшается. Звук при подобном подключении
не разбивается на правый и левый каналы (т.е. получаем
mono звучание), из-за помех в видеосигнале возникает
значительное несведение лучей, разрешающая способность
в каналах яркости и, в особенности, цветности, также
значительно снижается.
Итог – подобное подключение подойдет только тем, у кого
нет возможности использовать другой тип соединения (к
примеру, когда в телевизоре присутствует только антенный
вход…)
2.

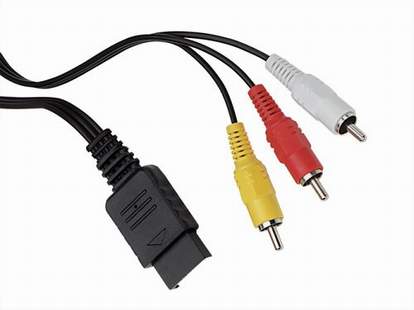

Композитное подключение |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
Это
обыкновенные “тюльпаны” – самый распространенный, наверное,
способ соединения аппаратуры. Аудио и видео сигналы
передаются раздельно по трем кабелям – один передает
видео сигнал, а остальные два – аудио для правого и
левого каналов. Это стандартный тип подключения всех
приставок, чаще всего именно композитный кабель включается
в стандартный комплект поставки. Качество звука при
подобном подключении значительно возрастает и появляется
разбиение аудио сигнала на два канала (т.е. stereo звук).
Однако качество видео изображения увеличивается незначительно.
Это связано с тем, что не удается избежать взаимных
помех яркостных и цветностных составляющих видеосигнала,
ведь они все еще передаются по одному и тому же проводу.
Сведение и разрешающая способность в результате оказываются
на среднем уровне, но все же лучше, чем при антенном
подключении, поскольку аудио сигналы уже не создают
помех, так как передаются по другому проводу.
Итог – качество приемлемое, но не более того. Рекомендуется
менять при первой же возможности…
3.

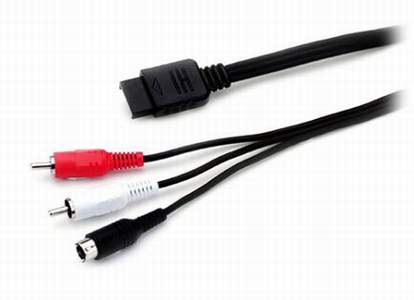

S-Video подключение |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
Единственное
отличие от композитного подключения – разбиение видео
сигнала на две составляющие – яркость и цветность. Эти
компоненты передаются раздельно, что оказало крайне
благоприятное воздействие на качество картинки. Сведение
и разрешающая способность значительно возросли, что
привело к очевидному увеличению четкости картинки.
Итог – качество картинки очень высокое, но существуют
и более качественные способы соединения. Так что можно
считать S-Video оптимальным выбором, если нет возможности
подключиться через Scart-RGB или Y Pb/Cb Pr/Cr (рассмотрены
ниже).
4.

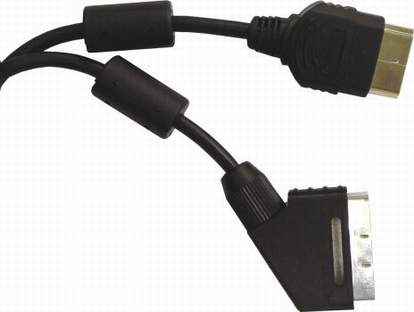

Scart-RGB подключение
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
Способ
подключения, обеспечивающий очень качественное изображение.
Это достигается за счет того, что сигналы трех основных
цветов (RGB – Red, Green, Blue) передаются раздельно.
Это минимизирует помехи и позволяет избавиться от преобразований
сигнала, снижающих качество картинки. Получаемая в итоге
картинка представляет нам практически максимум того,
на что способен ваш телевизор в планах сведения лучей
и разрешающей способности.
Итог – высочайшее качество картинки. Наряду с Y Pb/Cb
Pr/Cr – подключением, является идеальным выбором.
5.

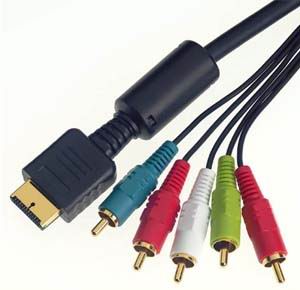

Y Pb/Cb Pr/Cr подключение
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
XBOX
